Archive for tháng 7 2016

Sàn Phẳng – Sàn phẳng vượt nhịp | Tài liệu tính toán Sàn Phẳng | Nhà chống bão, Lũ

21:31:00

Tài liệu kỹ thuật 0

Quý khách chờ vài giây để hiển thị & dùng thanh trượt or lăn chuột để xem !

CLICK VÀO DOWLOAD ĐỂ TẢI TÀI LIỆU VỀ MÁY

Khái niệm Coffa – Sàn phẳng | Nhà chống bão, Lũ| Coffa trong - Coffa ngoài

21:27:00

Khái niệm Coffa Khái niệm cơ bản 0

Coffa (ván khuôn) là khuôn mẫu tạm thời bằng gỗ, kim loại, hoặc các vật liệu khác được gia công nhằm tạo hình thù các kết cấu bê tông hoặc bê tông cốt thép. Sau khi bê tông đông cứng chúng được đem đi sử dụng vào công trình khác. Coffa là một công cụ thi công rất cần thiết và quan trọng cho việc đúc bê tông tại hiện trường cũng như trong nhà máy. vì vậy khi chế tạo, sử dụng coffa cần đáp ứng được những yêu cầu nhất định.
Coffa có hai chức năng chủ yếu:
- Chống lực đẩy của bê tông ướt và đảm bảo kích thước hình học theo thiết kế của cấu kiện bê tông;
- Quyết định chất lượng bề mặt bê tông.
Coffa được định vị theo vị trí thiết kế nhờ giàn giáo, hoặc các phương tiện chống đỡ khác
Đa số coffa làm bằng gỗ hoặc bằng kim loại, được sản xuất trong nhà máy, công xưởng hoặc tại hiện trường lắp ráp. Dù tạo ở đâu, coffa cũng phải đáp ứng các yêu cầu chủ yếu sau:
- Phải chế tạo đúng theo kích thước của các bộ phận kết cấu công trình;
- Phải bền, cứng, ổn định, không cong, không vênh;
- Phải gọn, nhẹ, tiện dụng và dễ tháo lắp;
- Phải sử dụng được nhiều lần. Đối với coffa gỗ phải dùng được 3-7 lần; coffa bằng kim loại phải dùng được từ 50-200 lần. Để sử dụng được nhiều lần, sau khi dùng xong phải được cạo tẩy sạch sẽ; và bôi dầu mỡ với các coffa bằng kim loại, cất vào những nơi khô ráo.

Coffa tường bê tông

Coffa là công trình tạm, hầu hết chỉ phục vụ cho việc đổ bê tông mà không giữ lại ở công trình. trong khuôn hỗn hợp vữa bê tông đông cứng dần. Sau khi bê tông đạt đến cường độ cho phép, coffa được tháo ra. Có những trường hợp coffa không được tháo ra mà để ở lại kết cấu (gọi là coffa lưu hay coffa chết).

Coffa ảnh hưởng nhiều đến thời gian thi công, đến chi phí và chất lượng công trình. Nhiều nhà thiết kế chỉ quan tâm đến việc lựa chọn kết cấu công trình sao cho chi phí về vật liệu bê tông và sắt thép hạ nhất, mà không chú trọng đến yếu tố coffa và biện pháp đúc bê tông công trình. Trong một số bộ phận công trình, kinh phí cho công tác coffa còn cao hơn kinh phí cho vật tư bê tông và sắt thép của bộ phận công trình đó.
Coffa tuy chỉ là một kết cấu tạo hình và chống đỡ tạm thời, nhưng người thiết kế vẫn phải có trách nhiệm tạo dựng hệ kết cấu tạm thời đó, phải đảm bảo vững chắc, ổn định và an toàn. Đã có những trường hợp coffa bị bung, bể trong lúc đúc bê tông hoặc cơn lốc làm bay cả hệ thống coffa. Mọi sự cố về coffa dù nhỏ cũng làm trì hoãn thi công, làm tăng giá thành công trình và gây hại cho người.
Thành phần coffa bao gồm:
- Ván mặt là phần tiếp xúc trực tiếp với bê tông, quyết định hình dạng, kích thước và chất lượng bề mặt kết cấu;
- Sườn cứng liên kết với ván mặt tăng độ cứng cho coffa;
- Các phụ kiện coffa liên kết dùng để liên kết các tấm coffa với nhau trong cùng một mặt phẳng hoặc ở những mặt phẳng khác nhau, liên kết coffa với hệ chống đỡ.

- Coffa được phân làm 2 loại chính:

+ Coffa ngoài: Là Coffa tiếp xúc với mặt ngoài của khối bê tông

Coffa ngoài

- Coffa Trong: Coffa nằm trong khối bê tông với mục đích tạo rỗng cho khối bê tông

Coffa trong Sàn phẳng

Coffa trong Sàn Phẳng

Coffa trong tạo rỗng Sàn Phẳng

Coffa ngoài – Sàn phẳng - Tường chịu lực | Sàn vượt nhịp | Nhà chống bão, Lũ

21:24:00

Khái niệm Coffa Khái niệm cơ bản 0

Coffa ngoài là bộ phận Coffa tạo hình dáng hình học bên ngoài của Coffa, nó thường được tái sử dụng nhiều lần

Coffa bản Sàn phẳng

Coffa Tường chịu lực

Coffa tường panel 3D

Coffa Trong– Sàn phẳng - Tường bê tông | Sàn nhẹ | Nhà chống bão, Lũ

21:21:00

Khái niệm Coffa Khái niệm cơ bản 0

Coffa trong là coffa nằm bên trong khối bê tông, mục đích tạo rỗng để loại trừ phần bê tông không tham gia chịu lực.

Coffa bê trong Sàn Phẳng

Coffa xốp tạo rỗng sàn Phẳng

Coffa xốp tạo rỗng Móng bè dạng hộp

Coffa xốp tạo rỗng Tường panel 3D

Coffa óng tạo rỗng tường Bê tông

Sàn phẳng chịu lực 1 phương – Sàn phẳng | Sàn vượt nhịp | Nhà chống thiên tai

21:18:00

Khái niệm Sàn Phẳng 0

Sàn phẳng Phẳng chịu lực 1 phương chính áp dụng cho Sàn hình chữ nhật, Nhà có bề ngang hẹp, chiều sâu lớn.

Sàn phẳng chịu lực 1 phương chính

Video về Sàn phẳng chịu lực 1 phương

Sàn phẳng chịu lực 2 phương – Sàn phẳng | Sàn nhẹ | Nhà chống bão, Lũ

21:14:00

Khái niệm cơ bản Khái niệm Sàn Phẳng 0

Sàn phẳng chịu lực 2 phương áp dụng cho các sàn có diện tích hình vuông, cách cạnh gần bằng nhau. Khả năng chịu lực và vượt nhịp sàn rất lớn.

Sàn phẳng chịu lực 2 phương

Quý khách xem video về sàn phẳng chịu lực 2 phương

Khái niệm bê tông cốt thép – Sàn phẳng - Tường chịu lực | VRO jsc | Nhà chống bão, Lũ | panel 3d

21:07:00

Khái niệm Bê tông Cốt thép Khái niệm cơ bản 0

Khái niệm bê tông cốt thép, bê tông cốt thép là gì ? ưu và nhược điểm của nó ra sao so với bê tông mới hiện nay.

BÊ TÔNG CỐT THÉP

Khái niệm: Bê tông cốt thép là một loại vật liệu xây dựng kết hợp của hai loại vật liệu là bê tông và thép.

Cấu tạo của bê tông cốt thép

ĐẶC ĐIỂM CỦA BÊ TÔNG CỐT THÉP

Sự kết hợp giữa bê tông và thép mang đến nhiều ưu điểm nổi bật cho bê tông cốt thép. Thép và bê tông có hệ số giãn nở nhiệt gần giống nhau, do vậy tránh được sự ảnh hưởng của nhiệt độ môi trường. Bê tông bao bọc ở ngoài và bảo vệ cốt thép khỏi sự xâm thực của môi trường, thép định vị bê tông nhằm tránh nứt vỡ.Bê tông có đặc tính chịu kéo và uốn kém, khi có cốt thép nhược điểm này sẽ được khắc phục do thép là vật liệu chịu kéo khá tốt.

Về cơ bản trong cấu kiện bê tông cốt thép thì cốt thép sẽ chịu ứng suất kéo cònbê tông chịu ứng suất nén, vì cốt thép chịu nén và kéo đều tốt, còn nhược điểm của bê tông là chỉ chịu nén tốt, còn chịu kéo thì kém.

Bê tông cốt thép được sử dụng rộng rãi trong xây dưng hiện nay. Sự kết hợp giữa bê tông và cốt thép tạo ra các cấu kiện làm các kết cấu chịu lực của cac công trình.

Nhà bê tông cốt thép

Khái niệm chung về Beton – Beton cốt thép | Sàn Phẳng | Nhà chống bão, Lũ

21:03:00

Khái niệm Bê tông Cốt thép Khái niệm cơ bản 0

Bê tông (gốc từ béton trong tiếng Pháp) là một loại đá nhân tạo, được hình thành bởi việc trộn các thành phần: Cốt liệu thô, cốt liệu mịn, chất kết dính,... theo một tỷ lệ nhất định (được gọi là cấp phối bê tông).

Nhà bê tông cốt thép 3d

Trong bê tông, chất kết dính (xi măng + nước, nhựa đường, phụ gia...) làm vai trò liên kết các cốt liệu thô (đá, sỏi,...đôi khi sử dụng vật liệu tổng hợp trong bê tông nhẹ) và cốt liệu mịn (thường là cát, đá mạt, đá xay,...) và khi đóng rắn, làm cho tất cả thành một khối cứng như đá.

Có các loại bê tông phổ biến là: bê tông tươi, bê tông nhựa, bê tông Asphalt, bê tông Polime và các loại bê tông đặc biệt khác.

Về sức bền vật lý, bê tông chịu lực nén khá tốt nhưng khả năng chịu lực kéo không tốt lắm. Vì vậy, trong xây dựng các công trình, các vật liệu chịu lực kéo tốt (ví dụ thép) được sắp xếp để đưa vào trong lòng khối bê tông, đóng vai trò là bộ khung chịu lực nhằm cải thiện khả năng chịu kéo của bê tông. Loại bê tông có phần lõi thép này được gọi là bê tông cốt thép. Các tác động khác như đóng băng hay nước ngấm vào trong bê tông cũng có thể gây ra hư hại cho loại vật liệu này.

Bê tông được sử dụng rộng rãi trong xây dựng các công trình kiến trúc, móng, gạch không nung hay gạch block, mặt lát của vỉa hè, cầu và cầu vượt, đường lộ, đường băng, các cấu trúc trong bãi đỗ xe, đập, hồ chứa/bể chứa nước, ống cống, chân cột cho các cổng, hàng rào, cột điện và thậm chí là thuyền. Một số công trình kiến trúc làm bằng bê tông nổi tiếng có thể kể đến như Burj Khalifa (tòa nhà chọc trời cao nhất thế giới), đập Hoover, kênh đào Panama và Đền Pantheon.

Kỹ thuật chế tạo và sử dụng bê tông xuất hiện từ thời La Mã cổ đại và được sử dụng rộng rãi trong suốt giai đoạn tồn tại của Đế quốc La Mã. Sau khi đế quốc La Mã sụp đổ, kỹ thuật sử dụng bê tông cũng bị mai một cho đến khi được tái khám phá vào giữa thế kỷ 18.

Việc sản xuất và sử dụng bê tông có nhiều tác động khác nhau đến môi trường và nhìn chung cũng không hoàn toàn là tiêu cực như nhiều người nghĩ. Mặc dù sản xuất bê tông đóng góp đáng kể vào việc sản sinh khí nhà kính, việc tái sử dụng bê tông lại rất phổ biến đối với các công trình quá cũ và quá giới hạn tuổi thọ. Những kết cấu bê tông rất bền và có tuổi thọ rất cao. Đồng thời, do khối lượng tác dụng nhiệt cao và độ thẩm rất kém, bê tông cũng là một vật liệu dùng cho nhà ở tiết kiệm năng lượng.

Cốt thép 3d – Khả năng chịu lực của cốt thép 3d | Lưới thép hàn | Nhà chống bão, Lũ

20:51:00

Khái niệm Bê tông Cốt thép Khái niệm cơ bản 0

Thép 3D là một khung thép Cacbon không gian bao gồm: 2 lưới thép hàn song song, liên kết bằng thép hình zigzak, Chịu lực đa phương.

Thép không gian 3D

Thép 3d sàn phẳng

Thép zigzak sàn phẳng chạy theo 2 phương

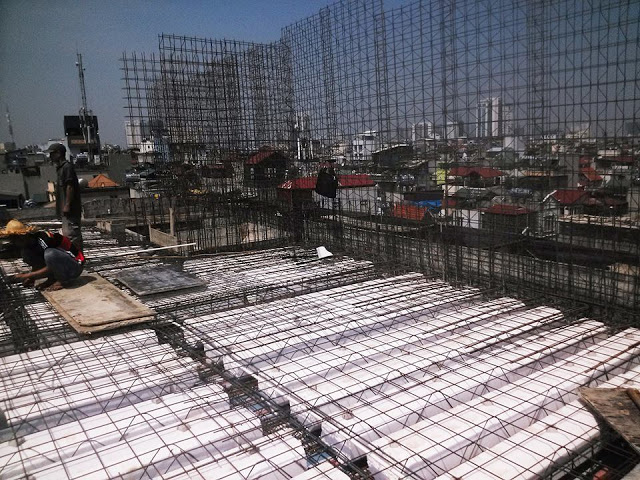

Thép 3d làm tường chịu lực

Video Khả năng chịu lực của cốt thép 3D

Vai trò của cốt thép – Thép trong bê tông | Lưới thép hàn | Nhà chống bão

20:48:00

Khái niệm Bê tông Cốt thép Khái niệm cơ bản 0

Cốt thép được ví như bộ xương của bê tông cốt thép. Nó quyết định đến khả năng chịu lực của khối bê tông

Một dầm bê tông không có cốt thép sẽ sụp đổ , một hệ thống sàn không cốt thép sẽ không tồn tại, ngay cả cột không có cốt thép cũng luôn đứng trước nguy cơ gãy đổ. Vậy cốt thép có vai trò gì trong bê tông cốt thép và làm thế nào để chọn được thép tốt , khi trên thị trường đầy rẫy các sản phẩm nhiều chủng loại khác nhau ?

Cốt thép Sàn và cốt thép tường

Vai trò chịu lực của cốt thép trong bê tông

- Tác dụng của cốt thép trong bê tôn là chịu lực kéo , do bê tông có sức chịu nén tốt, nhưng lại hầu như không chống được lực cắt , kéo. Trong khi đó , các cấu kiện như dầm , sàn, cột đều không chỉ có yêu cầu chống lại lực nén mà phải chống cả lực cắt, kéo tốt .Trong bê tông , có một số loại cốt thép được gọi tên theo vai trò làm việc như:

- Cốt thép chịu lực : dùng để chống lại lực kéo trong các cấu kiện chị uốn như dầm hoặc trong các cấu kiện chịu lực kéo .Cốt thép phân phối : cốt thép được dùng trong dầm để chống lại các lực phụ và cục bộ, có thể chưa được tính toán hết trong quá trình thiết kế . Nó còn có tác dụng phân phối đều tải trọng trên sàn và định vị các cốt thép chịu lực .

- Cốt thép đai : cốt thép dùng trong dầm cột , đảm bảo vị trí của cốt thép chụi lực không xê dịch, đồng thời lại có tác dụng chống lại ứng lực chính của từng bộ phận một

- Cốt thép cấu tạo : dùng để giữ vị trí các thanh thép chịu lực và làm toàn bộ cốt thép thành một bộ khung vững chắc, tăng sự ổn định của sàn hay dầm.

Chất lượng cốt thép

- Cốt thép phải sạch, không rỉ. Trường hợp để cốt thép ngoài trời mưa nhiều ngày trước khi đổ phải có bạt che chắn, không để cốt thép rỉ . Nếu đã bị rỉ phải tiến hành cạo rỉ trước khi thi công, không để rỉ tiếp tục ăn mòn .

- Bê tông là loại vật liệu chống rỉ cho thép tất tốt . Do đó khi bê tông bao bọc kín cốt thép ( có thể khối bê tông đã sủ dụng nhiều năm ) khi đục trơ cốt thép thấy vẫn còn ánh xanh, chứng tỏ thép và bê tông đều rất tốt .

Kiểm tra vị trí đặt thép đúng

- Song song với việc kiểm tra cốp pha, cần kiểm tra cốt thép neo buộc đúng vị trí, các mối dây buộc đã chắc chắn, có thiếu thép không . Đặc biệt là việc nhầm vị trí các thanh thép chịu lực và thép cấu tạo thường hay xảy ra, khi thợ trình độ thấp không có năng lực đọc bản thiết kế kết cấu .

- Các cốt thép phải chính xác về chủng loại, chiều dài, hình dạng theo thiết kế , vị trí bẻ mỏ, các miếng kê cố định vị trí cốt thép, các lỗ chừa lại trong bê tông. Người thợ thi công thường làm theo thói quen, do không nắm được chiều chịu lực cấu kiện nên có thể đặt ngược thép, làm mất tác dụng của cốt thép . Điều này cần phải có con mắt của nhà chuyên môn giám sát giúp ban. Bạn không nên coi thường bỏ qua khi “ phó mặc “ cho thợ tự làm .

- Cốt thép phải được định vị chính xác , các mối nối buộc chặt bằng neo để tránh khả năng chuyển dịch trong lúc đổ bê tông. Không nên dùng các mảnh gạch vỡ làm “ con kê” cốt thép sàn và cốt thép chịu mô men âm . Bê tông không bám dính vào các vật liệu này sẽ nảy sinh khe nứt nước thấm vào làm rỉ cốt thép . Nên làm các con kê bằng thép hoặc nhựa . Việc nối buộc cốt thép phải làm bằng dây thép hặc hàn . Tại vị trí chỉ có thế nối đối đầu hai thanh thép, bắt buộc bạn phải hàn. Những vị trí nối chồng cần chồng hai thanh thép một khoảng theo quy phạm ( đúng kỹ thuật) không được đi lại giẫm lên hệ thống cốt thép đã buộc, để tránh sự xô lệch của cốt thép .

Tình trạng thi công thép thủ công

- Trong thi công xây duengj ở nước ngoài cốp pha và cốt thép được đặt làm tại sưởng, sau đó mới đem về lắp ráp tại hiện trường thi công. Cốt thép được gia công như vậy có độ chuẩn xác cao, đặc biệt là các chi tieeos bỉ móc . Trong khi đó ở nước ta từ công trình lớn tầm quốc gia đến các công trình nhà ở tư nhân, khâu này đều thực hiện bằng tay và bằng các công cụ tự tạo như vam, bàn uốn hoặc thâm chí uốn thép trên mặt đất nên độ chính xác không cao Từ việc duỗi cuộn thép bằng các dụng cụ thô sơ như vam, búa, đến chặt thép bằng đục, vừa lâu công vừa không đảm bảo chất lượng lại rất dễ gây tai nạn. Vì làm thủ công với các dụng cụ cầm tay nên các móc bẻ uốn theo đúng quy phạm kỹ thuật rất khó đạt được. Việc nối buộc cốt thép hết sức tuy tiện, bằng dây thép, lỏng chặt tùy thao tác của người thợ . Khoảng cách giữa các ô thép cũng khó chuẩn xác, có khi thưa quá hoặc mau quá đều dẫn đến mất cân đối trong phân bổ lực, Trong lúc đổ bê tông, cốt thép rất dễ xô xệch .

Sử dụng lưới thép hàn chất lượng cao

- Một cách hữu hiệu để chấm dứt tình trạng trên là sử dụng lưới thép hàn được sản xuất trong nhà máy . Hiệu quả cao nhất của lưới thép hàn được phát huy khi sử dụng trong sàn treo co nhịp tới 5m. Lưới thép hàn cũng thích hơp jkhi làm cốt thép móng , Truy giá thành của lưới thép hàn cao hơn giá thành gia công thủ công nhưng bạn có thể giảm chiều dày của lớp bê tông. Ngay cả kích thước của ô thép cũng có thể lớn hơn kích thước thông thường . Do đó bạn giảm chi phí tổng giá thành . Tấm thép được định vị chính xác với kích thước chuẩn theo yêu cầu của người đặt hàng, chỉ việc chở đến công trình và lắp tai vị trí . Như vậy., cho phép đẩy nhanh tiến độ công trình len rất nhiều lần. Bạn không cần phải mất thời gian và công sức cho việc giám sát khâu nối buộc cốt thép như làm thủ công. Tổng thời gian thi công cũng vì thế được đẩy nhanh tiến độ. Đối với móng băng hay móng bè, lưới thép hàn cũng phát huy tác dụng vì sử dụng loại thép cường độ cao, chống nứt tốt và dễ dàng lắp đặt. Mọi quy cách, kích thước do chủ nhà yêu cầu được gia công chính xác tại nhà máy sản xuất . Đặc biệt lưới thép hàn tỏ ra hữu ích khi bạn cần làm bức tường bê tông .Ban hãy nghĩ đến thời gian giảm nhanh chống khi lắp đựng một tấm thép đã hàn sẵn , trong khi nếu buộc bằng tay và dựng các thanh thép rời theo phương đứng không dễ dàng chút nào . Với các bức tường có chiều cao đặc biệt hoặc hình dạng khác thường, bạn có thể ghép nối dưới mặt đất hoàn thiện rồi mới dựng lên đúng vị trí . Lưới thép hàn chịu lực kéo rất tốt trong bê tông vị chúng liên kết giằng nhau tốt hơn nhiều so với cách buộc bằng dây thép thông thường . Do dó chất lượng sàn, cột và dầm cũng điều được tăng cường độ chịu lực .

Ưu điểm của lưới hép hàn

Lưới thép hàn không gian 3D

- Lưới thép hàn dùng nguyên liệu thép có cường độ cao, công nghệ hàn tự động với quy trình sản xuất được kiểm soát chặt chẽ, sẽ loại trừ tình trạng thép chất lượng xấu tốt lẫn lộn và lỗi thao tác lắp đặt thủ công khi sử dụng thép rời . Hiệu suất công việc cũng tăng cao khi thời gian đổ bê tông được nhanh chóng hơn . Khối lượng thép được tiết kiệm 20-30% do sử dụng loại thép sợi nhỏ hơn và không có phế liệu. Cường độ bê tông cũng cao hơn vì liên kết cốt thép bảo đảm. Khi sản xuất lưới thép hàn trong nhà máy, quy trình kiểm tra chất lượng sản phẩm ngay từ nguyên liệu khiến bạn có thể yên tâm, loại trừ tình trạng thép kém chất lượng thép “ thiếu “ trà trộn vào như khi bạn tự đi mua thép ngoài thị trường. Quá trình cắt, đặt, hàn ghép thép đầu dduwwocj kiểm tra đúng như yêu cầu thiết kế mà bạn không mất công giám sát, théo dõi . Cũng loại trừ được các lỗi thao tác sai như khi lắp đặt thép rời, bởi người thợ có thể đặt sai lệch vị trí thanh thép, dẫn đến những khoảng rộng hẹp, thừa thiếu khác nhau .

- Sau khi ghép cốp pha, bạn chỉ việc nhận tấm thép từ nhà máy về , lắp đặt đúng vị trí và có thể đổ bê tông . Như vậy, toàn bộ công đoạng được nhanh chóng , giảm đáng kể thời gian thi công. Đối với những công trinhfcaanf hoàn thành nhanh chóng, bị yêu cầu thúc ép về tiến độ, đây là giải pháp tối ưu. Điểm nổi trội nữa là về giá thành, do bạn nhận thành phẩm tính trên số trọng lượng thép của thành phẩm, nên bạn không mất chi phí cho khoản thép thừa , hao hụt khi cắt , nối thủ công . Lưới thép hàn có thể sử dụng loại thép có tiết diện nhỏ hơn so với dử dụng thép rời , điều này cũng góp phần đáng kể trong việc giảm chi phí cho bạn. Bạn cũng sẽ giảm được khoản chi phí nhân công cho công đoạn nối buộc thép, một công việc mà trước đây thường phải làm mất nhiều thời gian, đòi hỏi mặt bằng chuẩn bị rộng rãi mà không phải gia đình nào khi xây nhà , cũng bố trí được. Với bê tông đổ bằng lưới thép hàn , bạn giảm được nguy cơ gây nứt.

- Đây là cách làm mà các nước có nên công nghiệp xây dựng tiên tiến đều áp dụng . Đối với nước ta, cũng không phải là vẫn đề mới mẻ, bởi các cấu kiện bê tông đúc sẵn , các ống cống bê tông được sản xuất trong nhà máy điều đã sử dụng lưới thép hàn từ lâu nay.

GIA CÔNG CỐT THÉP THƯỜNG LÀ KHÂU DỄ MẮC SAI SÓT TRONG QUÁ TRÌNH THI CÔNG , BẠN NÊN GIÁM SÁT THẬT KỸ ĐỂ ĐẢM BẢO CỐT THÉP ĐƯỢC GIA CÔNG ĐÚNG KỸ THUẬT, TẠO CHO CÔNG TRÌNH ĐỘ AN TOÀN, BỀN VỮNG LÂU DÀI.
